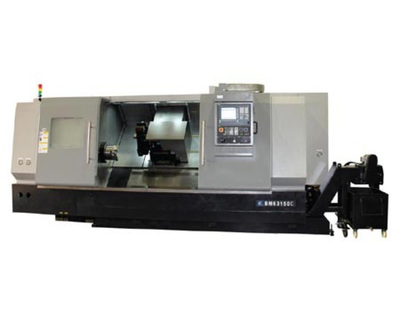

BM63150C精密数控车床
分享到:

BM63150C精密数控车床

产品详情
产品说明

概述:
BM63150C精密数控车床是“高档数控机床与基础制造装备”科技重大专项2010年度课题,课题专项编号:2010ZX04001-051。

该机床是具有国内先进水平的全功能精密数控车床和精密车削中心。机床采用人造花岗岩整体式斜床身结构、直线滚动导轨,大规格精密直驱式动静压主轴,中心冷却精密滚珠丝杠、双向宏微结合的进给系统,整机减隔振技术及综合误差补偿技术。机床主轴转速高、功率大、噪音低,整机热变形小、进给速度快、精度高、稳定性好,整机可靠性指标MTBF≥900小时以上。

本机床主要用于汽车、航空等领域精密零件的高效率、高精度加工。

产品参数

技术规格:



单位

BM63150C

加工

范围

床身上最大回转直径

mm

Φ800

床鞍上最大回转直径

mm

Φ600

最大车削直径

mm

Φ630

最大车削长度

mm

1500

主轴

液压卡盘直径

mm

Φ25010″

主轴头型式


A2-8GB/T5900.1

主轴通孔直径

mm

Φ105

主轴轴承直径 (/)

mm

Φ160/Φ140

主轴转速

r/min

50-5000

主电机功率(连续/30分钟)

kW

67.4/80

主轴最大输出扭矩

Nm

795

床鞍

倾斜角度

DEG

45°

移动距离   X/Z

mm

385/1500

快速移动速度   X/Z

m/min

36/36

伺服电机扭矩   X/Z

Nm

37/37

滚珠丝杠直径 X/Z

mm

Φ40/Φ50

刀架

刀位数


12

刀具尺寸 (车削/镗孔)

mm

32×32/Φ50

尾座

套筒直径/行程

mm

φ130/150

顶尖锥度

MT No.

6

精度

主轴径向跳动

mm

0.0005

主轴周期性轴向窜动

mm

0.001

重复定位精度X/Z

mm

0.003/0.003

其它

电源

kVA

100

体积(长××高)(不带排屑器)

mm

5260×2607×2335

体积(长××高)(带排屑器)

mm

5967×2607×2335

动静压主轴液压站及油冷机、水冷机(长××高)

mm

4500×1500×2000

总重量净重(包括动静压主轴液压站及油冷机、水冷机)

kg

1350015000
