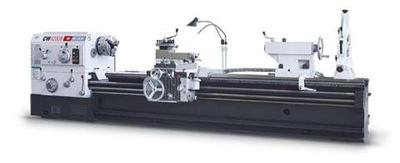

| CW6163B/C
CW6263B/C | CW6180Q
CW6280Q | CW6193B/C
CW6293B/C |
| 床身上最大回转直径 | mm | 630 | 800 | 930 |
| 刀架上最大回转直径 | mm | 350 | 520 | 650 |
| 最大工件长度 | mm | 750,1500,2000,
3000-15000
CW(93/80Q)
系列无750规格 | 750,1500,2000,
3000-15000
CW(93/80Q)
系列无750规格 | 750,1500,2000,
3000-15000
CW(93/80Q)
系列无750规格 |
| 马鞍槽内回转直径/有效宽度 | mm | 800/300 | 970/300 | 1100/300 |
| 主轴通孔直径和轴头型式 | mm | φ104；D11(B系列） φ130；D11(C系列） | φ104；D11(B系列） φ130；D11(C系列） | φ104；D11(B系列） φ130；D11(C系列） |
| 主轴通孔前端锥体和顶尖锥度 | mm | φ120(B系列） φ140(C系列）莫氏5号 | φ120(B系列） φ140(C系列）莫氏5号 | φ120(B系列） φ140(C系列）莫氏5号 |
| 主轴转速级数和范围 | r/min | 18种7.5-1000(B系列）
18种8.5-800(C系列） | 18种6-800
(B系列）
18种8.5-800
(C系列） | 18种6-800
(B系列）
18种8.5-800
(C系列） |
| 纵进给量级数和范围 | mm/r | 64种0.05-24.3 | 64种0.06-24.3 | 64种0.05-24.3 |
| 范围1：1 | mm/r | 0.1-1.52 | 0.1-1.52 | 0.1-1.52 |
| 范围16：1 | mm/r | 1.6-24.3 | 1.6-24.3 | 1.6-24.3 |
| 用交换齿轮微量进给范围 | mm/r | 0.05-0.76 | 0.05-0.76 | 0.05-0.76 |
| 横向进给量与纵进给量的比率 |
| 1/2 | 1/2 | 1/2 |
| 床鞍快移速度 | mm/min | 4000 | 4000 | 4000 |
| 机床丝杠螺距 | mm | 12(公制）1/2"（英制） | 12(公制）1/2"（英制） | 12(公制）1/2"（英制） |
| 公制螺纹种数、范围 | mm | 50种 1-240
（另有14种非标螺纹） | 50种 1-240
（另有14种非标螺纹） | 50种 1-240
（另有14种非标螺纹） |
| 英制螺纹种数、范围 |
| 26种 14-1 t.p.i | 26种 14-1 t.p.i | 26种 14-1 t.p.i |
| 模数螺纹种数、范围 | mm | 53种 0.5-120 | 53种 0.5-120 | 53种 0.5-120 |
| 径节螺纹种数、范围 |
| 24种 28-1 DP | 24种 28-1 DP | 24种 28-1 DP |
| 下刀架最大横向行程 | mm | 315 | 450 | 500 |
| 上刀架最大行程 | mm | 200 | 200 | 200 |
| 尾座套筒行程 | mm | 250 | 250 | 250 |
| 尾座套筒锥度 |
| 莫氏5号 | 莫氏5号 | 莫氏5号 |
| 床身导轨宽度及淬火硬度 | mm | 550RC52 | 550RC52 | 550RC52 |
| 主电机功率 | kW | 11 | 11 | 11 |
| 快速电机功率 | kW | 1.1 | 1.1 | 1.1 |
| 冷却泵电机功率 | w | 90 | 90 | 90 |
| 机床宽度×高度/包装宽度×高度 | mm | 1380×1450
×1720×1710
1380×1770/
(CW6180Q)
1440×1835/
1800×2340
(CW6193系列） | 1380×1450
×1720×1710
1380×1770/
(CW6180Q)
1440×1835/
1800×2340
(CW6193系列） | 1380×1450
×1720×1710
1380×1770/
(CW6180Q)
1440×1835/
1800×2340
(CW6193系列） |
| 机床长度/包装箱长度 |
|
|
|
|
| 最大工件长度 |
|
|
|
|
| 750 | mm | 2890/3440 |
|
|
| 1500 | mm | 3690/4240 | 3700/ | 3690/3900 |
| 2000 | mm | 4070/ |
|
|
| 3000 | mm | 5190/5740 | 5250/ | 5190/5400 |
| 4000 | mm | 6120/6640 | 6120/ | 6100/6350 |
| 5000 | mm | 7200/7750 | 7200/ | 7200/7430 |
| 机床净重 |
|
|
|
|
| 最大工件长度 |
|
|
|
|
| 750 | mm | 3400/4400 |
|
|
| 1500 | mm | 3700/4700 | 4300/ | 4200/4950 |
| 2000 | mm | 4200/ |
|
|
| 3000 | mm | 4700/5900 | 5300/ | 5200/6250 |
| 4000 | mm | 5800/7700 | 6400/ | 6300/7500 |
| 5000 | mm | 6800/8800 | 7400/ | 7300/8700 |
| 床身宽度 | mm | 550 | 550 | 550 |
| 最大承重 | kg | 2000 | 2000 | 2000 |
