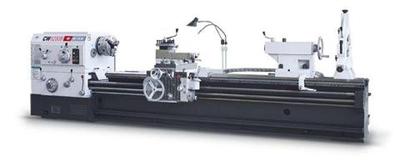

CW61160/200/S1-170B系列技术参数
|
| CW61160 | CW61200 | S1-170B |
| 床身上工件最大胆回转直径 | mm | 1600 | 2000 | 1400 |
| 最大工件长度 | mm | 3000/5000/
6000-15000 | 3000/5000/
6000-15000 | 1500 |
| 刀架上工件最大回转直径 | mm | 1200 | 1580 | 800 |
| 马鞍内最大回转直径 | mm |
|
| 1600 |
| 马鞍内长度 | mm |
|
| 440 |
| 主轴孔直径 | mm | 130 | 130 | 130 |
| 主轴孔前端锥度 |
| 公制140 | 公制140 | 公制140 |
| 主轴转速种数 正转 | 种 | 21 | 21 | 21 |
| 主轴转速种数 反转 | 种 | 12 | 12 | 12 |
| 主轴转速范围（以下各组转速由用户订货时选择一种） |
|
|
|
|
| n1* |
|
|
|
|
| 正转 | r/min | 2-200 | 2-200 | 2-200 |
| 反转 | r/min | 2.24-178 | 2.24-178 | 2.24-178 |
| n2 |
|
|
|
|
| 正转 | r/min |
|
|
|
| 反转 | r/min |
|
|
|
| 主轴每转刀架进给量范围 | 种 | 56 | 56 | 56 |
| 纵向 | mm | 0.1-12 | 0.1-12 | 0.06-7.2 |
| 横向 | mm | 0.05-6 | 0.05-6 | 0.03-3.6 |
| 上刀架 | mm | 0.025-3 | 0.025-3 | 0.015-1.8 |
| 公制螺纹螺距范围 |
| 44种 1-120 | 44种 1-120 |
|
| 英制螺纹范围 |
| 31种 24-1/4t.p.i | 31种 24-1/4t.p.i |
|
| 模数螺纹范围 | mm | 45种 0.5-60 | 45种 0.5-60 |
|
| 径节螺纹范围 |
| 38种 1/2-56DP | 38种 1/2-56DP |
|
| 床鞍最大行程 | mm | 最大工件长度减200 | 最大工件长度减200 |
|
| 下刀架最大横向行程 | mm | 960 | 1010 | 980 |
| 中刀架最大行程 | mm | 300 | 300 | 300 |
| 上刀架最大行程 | mm | 200 | 200 | 200 |
| 刀架快速移动速度 纵向 | mm/min | 3740 | 3740 | 3740 |
| 刀架快速移动速度 横向 | mm/min | 1870 | 1870 | 1870 |
| 中刀架 | mm/min | 935 | 935 | 935 |
| 尾座套筒直径 | mm | 180 | 180 |
|
| 尾座套筒最大行程 | 300 | 300 | 300 | 300 |
| 尾座套筒锥孔锥度 | kw | 公制80 | 公制80 |
|
| 主电机功率 | kw | 22 | 22 |
|
| 机床外形尺寸 |
|
|
|
|
| 长 | mm | 最大工件长度加400 | 最大工件长度加400 | 4287 |
| 宽 | mm | 2320 | 2410 | 2370 |
| 高 | mm | 2600 | 2770 | 2030 |
| 床身宽度 | mm | 1100 | 1100 | 1100 |
| 最大承重 | kg | 8000 | 8000 | 1500 |
| 机床净重 |
|
|
|
|
| 1.5m | kg |
|
| 12000 |
| 3m | kg | 21500 | 23500 |
|
| 5m | kg | 23600 | 25600 |
|
| 6m | kg | 24500 | 26500 |
|
| 7m | kg | 25700 | 27700 |
|
| 8m | kg | 27000 | 29000 |
|
| 9m | kg | 28200 | 30200 |
|
| 10m | kg | 29400 | 31400 |
|
| 11m | kg | 31500 | 33500 |
|
| 12m | kg | 32700 | 34700 |
|
| 13m | kg | 33900 | 35900 |
|
| 14m | kg | 35100 | 37100 |
|
| 15m | kg | 36300 | 38300 |
|
*标准转数 注：10米以上机床，主轴标准转速为2-200转/分，中心距不小于11mm时刀架标配二套。
