产品详情

STC系列数控管螺纹车床

分享到：

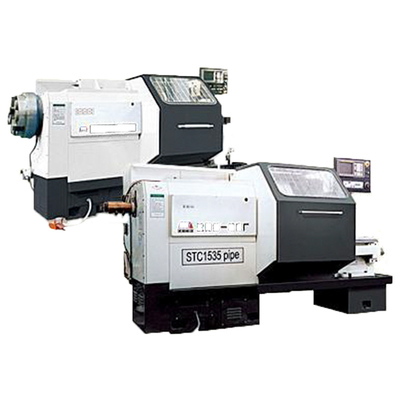

STC系列数控管螺纹车床

上一个： S1系列管螺纹车床

下一个： STC14/18/22/34n系列管螺纹车床

产品详情

STC系列数控管螺纹车床技术参数

		STC34 系列	STC22/24 系列	STC1835 系列	STC1135 系列	STC1535 系列	STC1450 系列
主轴中心至导轨的高度	mm	450	400	315	315	315	420
加工管子外径范围
电动卡盘	mm	114-340	60-219	-	-	-
液压卡盘	mm	114-340	73-245	-	-	73-156
气动卡盘	mm	-	-	60-180	60-114	-	73-140
最大车削长度	mm	1000 3000	1000	350	350	110-203	500
主轴转速级数
普通电机		12	12	★ 8	★ 8		无级(直流)
主伺服				▲ 无级	▲ 无级	无级
主轴转速范围
普通电机	rpm	7-310	液压卡盘:9-408 电动卡盘:8-306	★90-605	★97-605		90-906
主伺服	rpm			▲90-610	▲90-660	90-650
主电机功率
普通电机	kW	18.5	18.5	★9/11	★9/11
主伺服	kW			▲15/18.5	▲15/18.5	15	54(直流)
主轴孔径	mm	355	液压卡:260 电动卡:240	205	120	104	160
卡盘形式
电动卡盘		★	★	-	-	-
液压卡盘		▲	▲	-	-	翻转卡盘★
气动卡盘		-	-	★	★	-	★
刀架形式		立式四工位	立式四工位	立式四工位	立式四工位	立式四工位	卧式八工位
刀杆截面	mm	40×40	40×40	40×40	40×40	40×40	40×50
刀架转位时间(一位)	s	3	3	3	3	3.7	1.8/3.8
刀架快移速度	m/min	4/8	3/8	4/8	4/8	4/8	10/10
刀架转位重复定位精度	mm	±0.003	±0.003	±0.003	±0.003	0.01	0.006
工件精度		IT7	IT7	IT7	IT7	IT7	IT6
工件表面粗糙度	μm	Ra1.6	Ra1.6	Ra1.6	Ra1.6	Ra1.6	Ra1.6
尾座套筒直径	mm	100	100	-	-	-
尾座套筒行程	mm	250	250	-	-	-
机床重量	kg	9000	8500	6000	6000	6000	15000
机床外形尺寸	mm	3785×2088× 2020	3785×2088 ×1870	3070×1690 1740	3070×1690 ×1740	3240×1663 ×1740	5100×2365 ×2100
